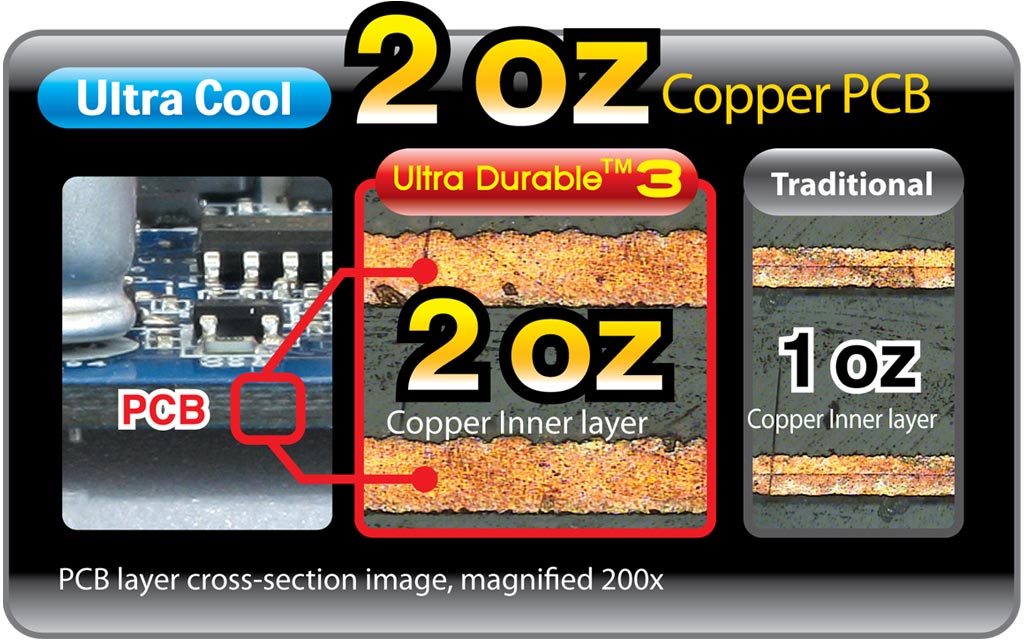

57gr. (2 ons) Bakır PCB
50°C dereceye kadar sıcaklık azalması, 2 kata kadar daha düşük öz direnç |
|
PCB (Printed Circuit Board
- Baskılı Devre Kartı)
57gr. (2 ons) bakır PCB = 929,03 cm2'lik (30,28cm x 30,28cm) bir PCB
üzerindeki bakır tabakanın toplam ağırlığı 57gr. (2 ons) tur. |
|
| Ağırlık |
Kalınlık |
| 1.0 ons |
35 µm (µ = mikro) |
| 2.0 ons |
70 µm (µ = mikro) |
|
|
|
| |

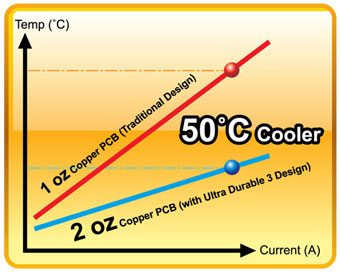

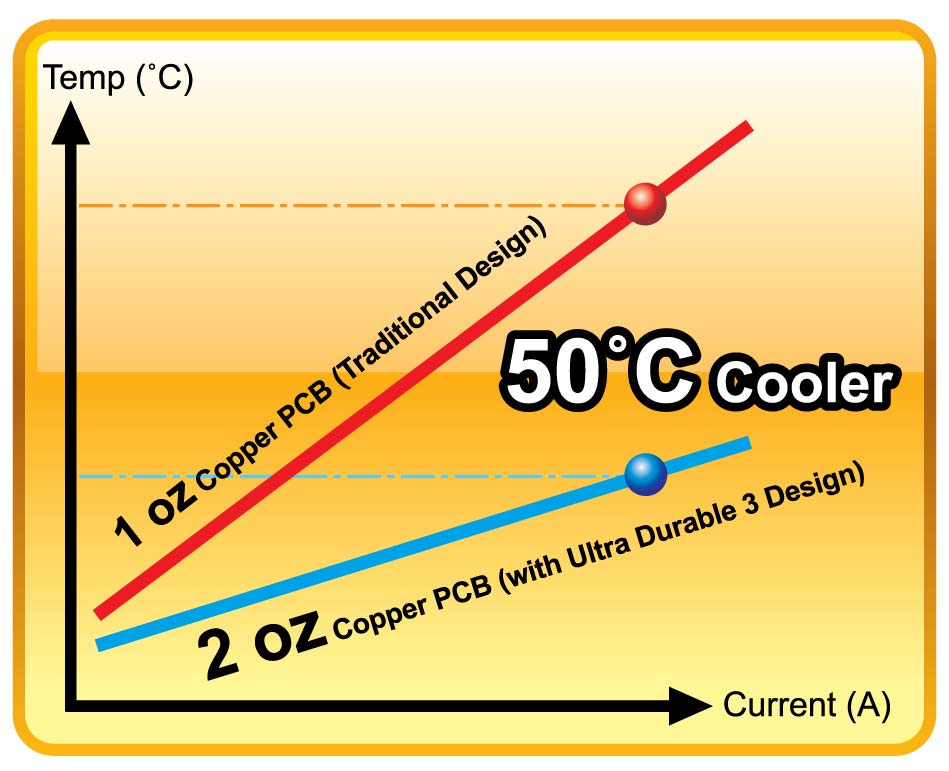

| 50°C'ye kadar daha serin |
|
*
Su soğutma sistemi ile desteklenmiş, işlemcinin %100 yük
altında çalıştığı bir sistemde CPU VRM sıcaklık ölçümü |
 |
Bakır miktarının iki katına çıkartılması, tüm PCB genelinde anakartın işlemci güç bölgesi gibi kritik alanlarından ısıyı daha etkili biçimde yayarak,etkili bir termal soğutma çözümü sağlamaktadır. Aslında GIGABYTE Ultra Dayanıklı 3 Anakartlar, klasik anakartlara kıyasla 50°C’ye kadar daha düşük çalışma ısısı sağlayabiliyor. |
| |
Sistem Bileşenleri:
CPU : Intel Core 2 Quad Extreme QX6800
Bellek : DDR2 800 512MB *2
Ekran Kartı : NX73G-128D-RH |
| |
Test Uygulaması
Araçlar: Intel P4MaxPower @ 100% Power
Soğutma Çözümü: Daha kesin ve doğru bir ölçüm için su soğutma
sistemi kullanılmıştır.
Ortam sıcaklığı: 25°C |
|
| |
| |

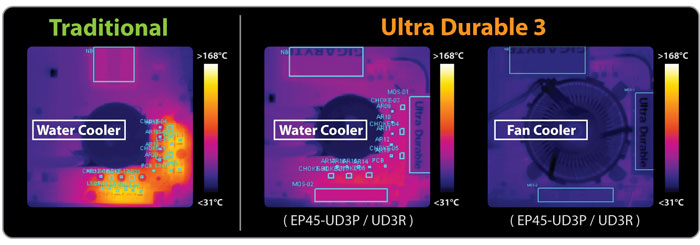

| Kızılötesi Anakart Sıcaklık Diyagramı |
 |
| * İşlemcinin %100 yük altında çalıştığı bir sistemde CPU VRM sıcaklık ölçümü. |
| |
| |
| Daha az RDS(on) MOSFET |
‧ Akım iletimi esnasındaki kayıpların minimuma indirilmesi amacıyla optimize edilmiştir.
‧ Daha düşük sıcaklık,daha küçük boyut, daha iyi termal özellikler. |
| GIGABYTE, MOSFET için Isı Direnci Düşük Gerilim
Besleyiciler (Lower RDS(on) MOSFET) kullanmayı kararlaştırdı. Bunlar, daha hızlı elektrik akımı
iletimi için özel olarak tasarlanmış Gerilim Besleyicilerdir (MOSFET).
Geçiş süreci esnasında daha düşük güç tüketimine yol açıp, daha hızlı
geçiş süreci ve daha az ısı üretimi sağlayan bu bileşenlerin
kullanılmasının getirdiği belli başlı yararlardır. |
 |
MOSFET (Gerilim
Besleyici) nedir?
Gerilim Besleyici (MOSFET), elektrik akımının bir elektronik devreden geçmesine izin veren veya vermeyen anahtardır. |
|
| |
 |
| |
Sıcaklık |
|
| |
|
Daha az RDS(on) MOSFET |
%16 Daha az |
| |
Standart MOSFET |
|
|
|
| RDS(on) MOSFETler, Standart MOSFETler ile karşılaştırıldığında çalışma sıcaklıkları %16 daha azdır. |
| |
| Daha
az direnç = Daha az güç tüketimi = Daha az sıcaklık |
|
|
| |
| |
| |
Güç Tüketimi |
Güç tüketimi ile oluşan
sistem sıcaklığı |
|
|
| |
|
| |
|
|
|
Güç Denklemi: P = I 2 x R
(P: Güç, I : Akım, R: Direnç) |
|
|
|
| |
